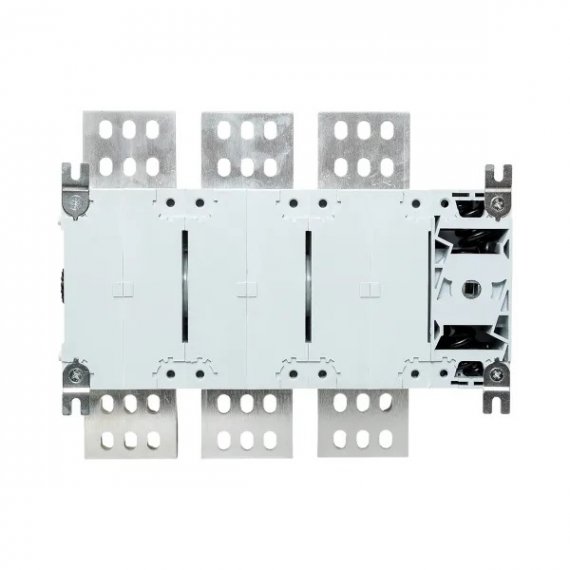

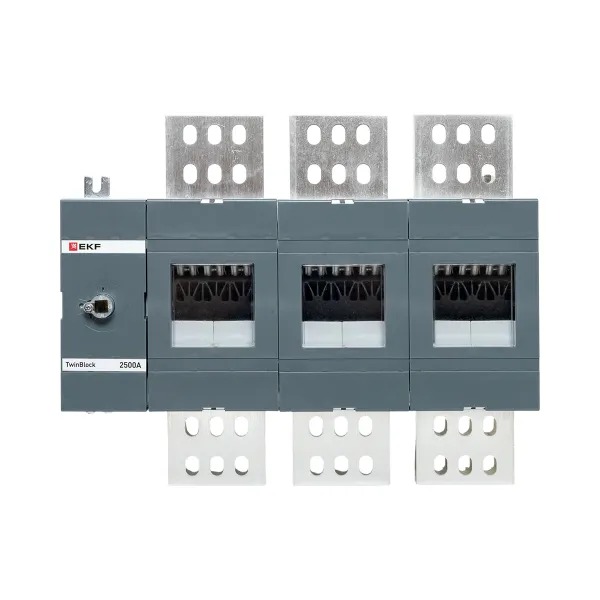

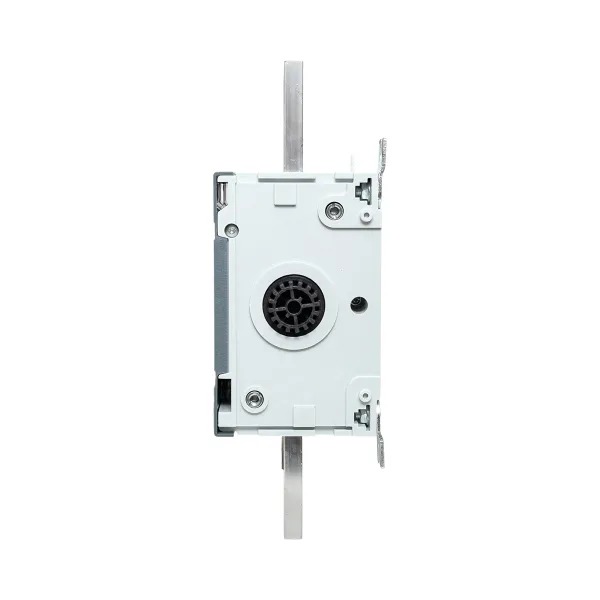

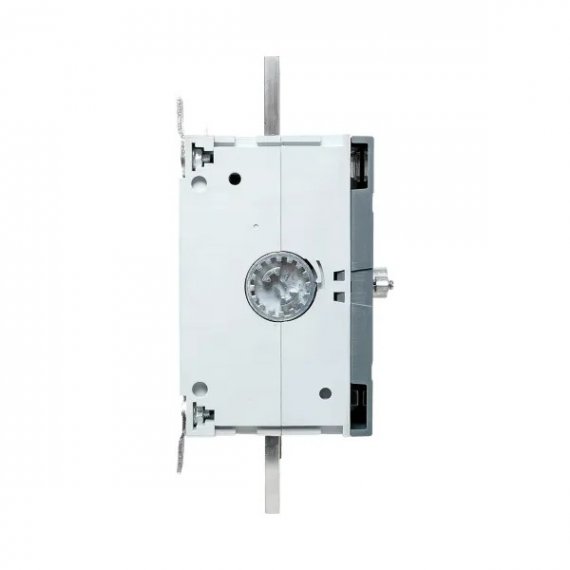

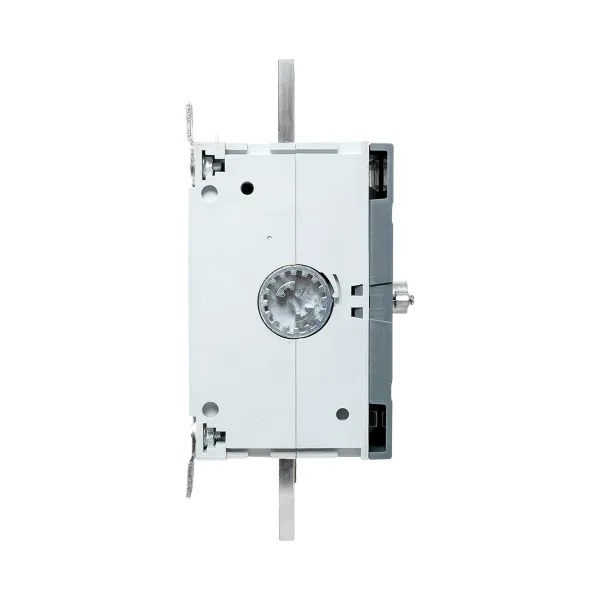

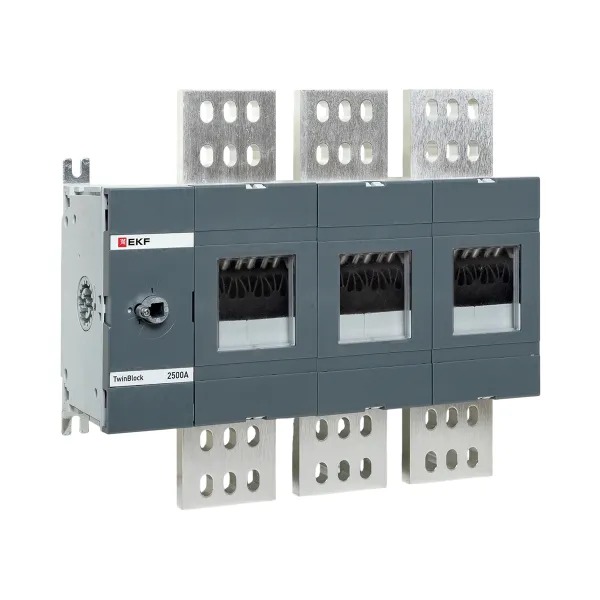

EKF tb-s-2500-3p Рубильник 2500A 3P без рукоятки управления TwinBlock
EKF tb-s-2500-3p
Рубильник 2500A 3P без рукоятки управления TwinBlock EKF
Купить по низким ценам EKF tb-s-2500-3p
Описание EKF tb-s-2500-3p
Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса.
Применение
- Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
- • выносная рукоятка для управления через дверь;
- • рукоятка управления для прямой установки на рубильник.
- Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
- Для моделей без рукоятки предусмотрены два типа рукояток:
- • выносная рукоятка для управления через дверь;
- • рукоятка управления для прямой установки на рубильник.
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 2 500 |
| Количество полюсов | 3 |
| Условный номин. ток короткого замыкания Iq, кА | 100 |
| Тип подключения силовой электрич. цепи | Прочее |
| Пригоден в качестве устройства аварийной остановки | Да |
| Тип элемента управления | Кнопка/ручка поворотная |
| Макс. допустимое раб. напряжение Ue AC, В | 690 |
| Степень защиты (IP), передняя сторона | Прочее |
| Номин. раб. напряжение, В | 400...690 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Моторный привод опционально | Нет |
| Пригоден в качестве главного выключателя | Да |
| Пригоден в качестве предохранительного выключателя | Нет |
| Пригоден в качестве сервисного выключателя | Да |
| Цвет управляющего элемента | Прочее |
| Подходит для напольного монтажа | Нет |
| Подходит для установки в распределит. щит | Да |
| Подходит для промежуточного монтажа | Да |
| Конструкция прибора | Монтаж в распределительном щите |
| Серия | EKF |
| Тип изделия/компонента | Выключатель-разъединитель нагрузки |
| Степень защиты (NEMA) | 4 |
| Серия продукции | TwinBlock |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216512679 | 4690216512679 | 4690216512679 |
| Вес брутто, кг | 26.3000 | 26.3000 | 26.3000 |
| Объем, м³ | 0.06991250 | 0.06991250 | 0.06991250 |
| Длина, м | 0.5950 | 0.5950 | 0.5950 |
| Ширина, м | 0.4700 | 0.4700 | 0.4700 |
| Высота, м | 0.2500 | 0.2500 | 0.2500 |
Технические характеристики EKF tb-s-2500-3p
- Ширина упаковки 50 см
- Высота упаковки 47 см
- Глубина упаковки 25 см
- Объемный вес 11.75 кг
- Единица измерения шт.
- Кратность поставки 1
