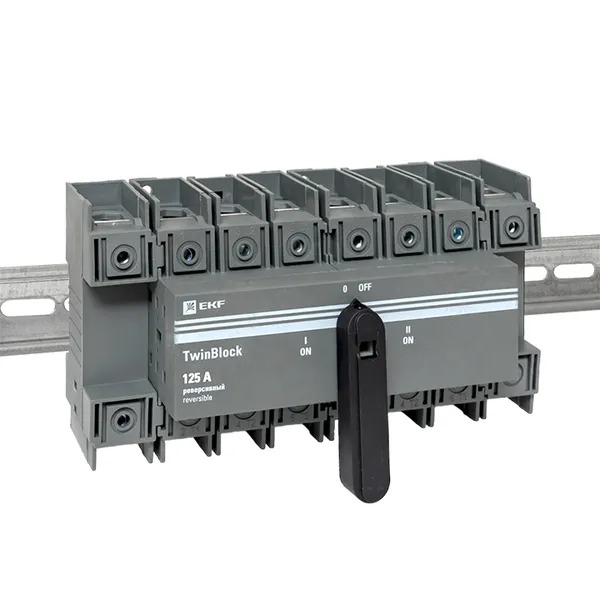

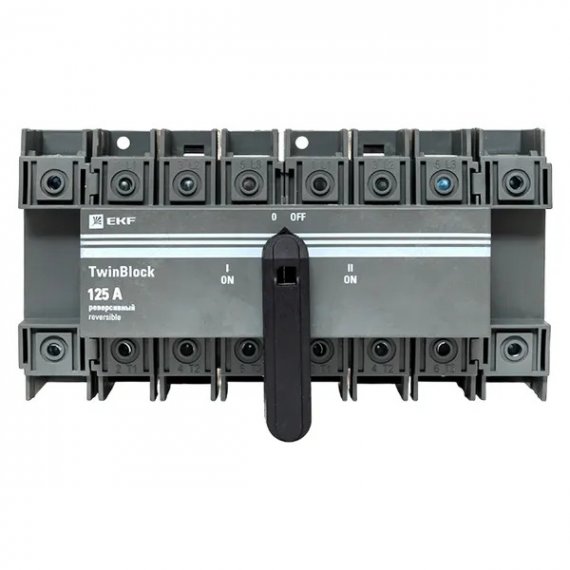

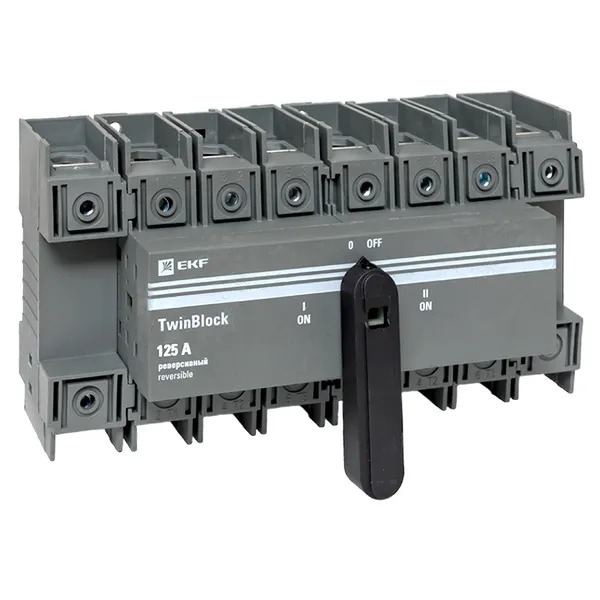

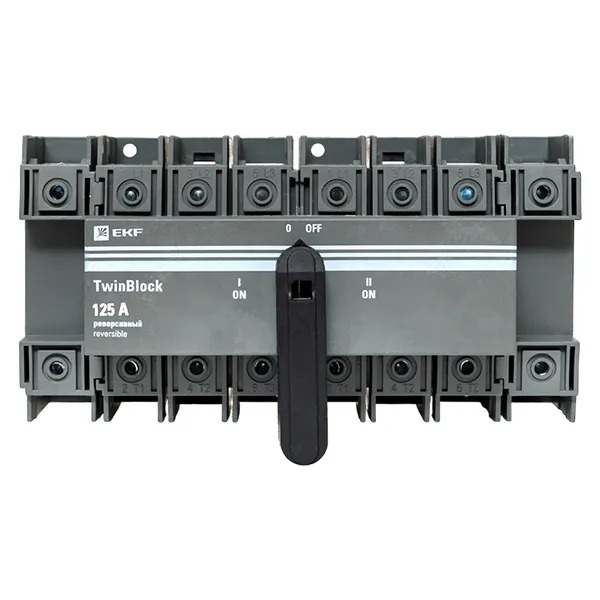

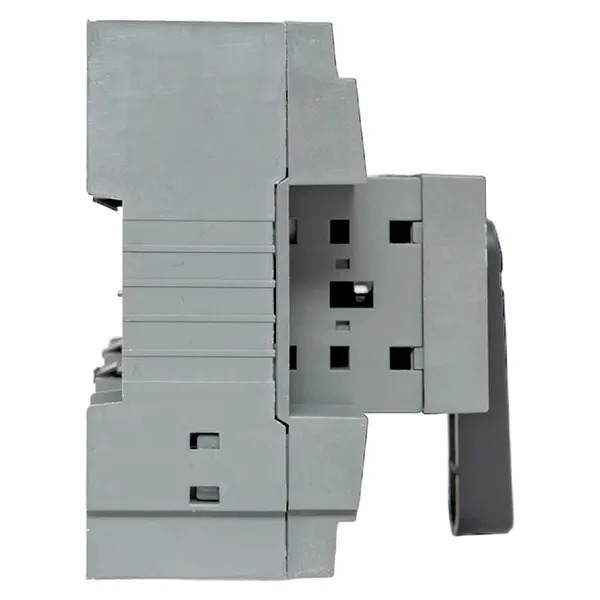

EKF tb-s-125-4p-rev Рубильник 125A 4P реверсивный c рукояткой для прямой установки TwinBlock
Рубильник 125A 4P реверсивный c рукояткой для прямой установки TwinBlock EKF
Купить по низким ценам EKF tb-s-125-4p-rev
Описание EKF tb-s-125-4p-rev
Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.
Применение
- Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
- • выносная рукоятка для управления через дверь;
- • рукоятка управления для прямой установки на рубильник.
- Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
- Для моделей без рукоятки предусмотрены два типа рукояток:
- • выносная рукоятка для управления через дверь;
- • рукоятка управления для прямой установки на рубильник.
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 125 |
| Количество полюсов | 4 |
| Реверсивный переключатель | Да |
| Номин. кратковременно выдерживаемый ток Icw, кА | 2,5 |
| Условный номин. ток короткого замыкания Iq, кА | 16,5 |
| Тип подключения силовой электрич. цепи | Винтовое соединение |
| Пригоден в качестве устройства аварийной остановки | Да |
| Макс. допустимое раб. напряжение Ue AC, В | 690 |
| Степень защиты (IP), передняя сторона | IP00 |
| Номин. раб. напряжение, В | 400...690 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Моторный привод встроенный | Нет |
| Моторный привод опционально | Нет |
| Пригоден в качестве главного выключателя | Да |
| Пригоден в качестве предохранительного выключателя | Нет |
| Пригоден в качестве сервисного выключателя | Да |
| Цвет управляющего элемента | Прочее |
| Подходит для напольного монтажа | Нет |
| Подходит для установки в распределит. щит | Да |
| Подходит для промежуточного монтажа | Да |
| Конструкция прибора | Монтаж в распределительном щите |
| Серия | EKF |
| Тип изделия/компонента | Выключатель-разъединитель нагрузки |
| Степень защиты (NEMA) | 4 |
| Серия продукции | TwinBlock |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 12 |
| Единица хранения | Штука | Штука | Упаковка |
| Штрих-код | 4690216496375 | 4690216496375 | 14690216496372 |
| Вес брутто, кг | 1.1180 | 1.1180 | 14.1440 |
| Объем, м³ | 0.00239000 | 0.00239000 | 0.03509400 |
| Длина, м | 0.2240 | 0.2240 | 0.4650 |
| Ширина, м | 0.0970 | 0.0970 | 0.3560 |
| Высота, м | 0.1100 | 0.1100 | 0.2120 |
Технические характеристики EKF tb-s-125-4p-rev
- Ширина упаковки 23 см
- Высота упаковки 11 см
- Глубина упаковки 10 см
- Объемный вес 0.51 кг
- Единица измерения шт.
- Кратность поставки 1
