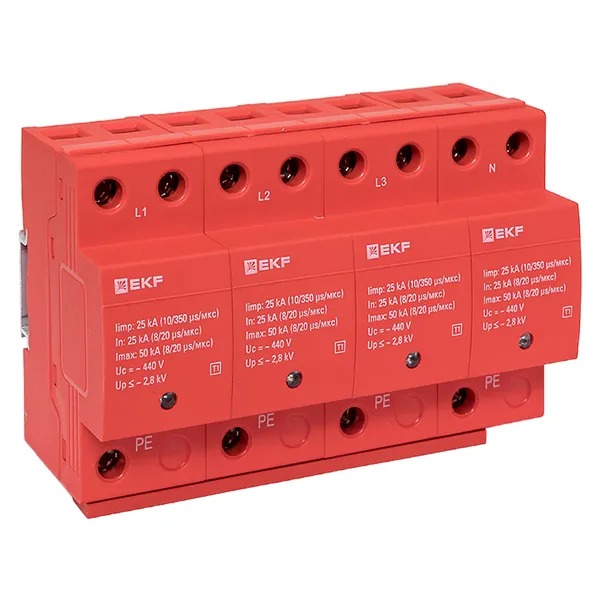

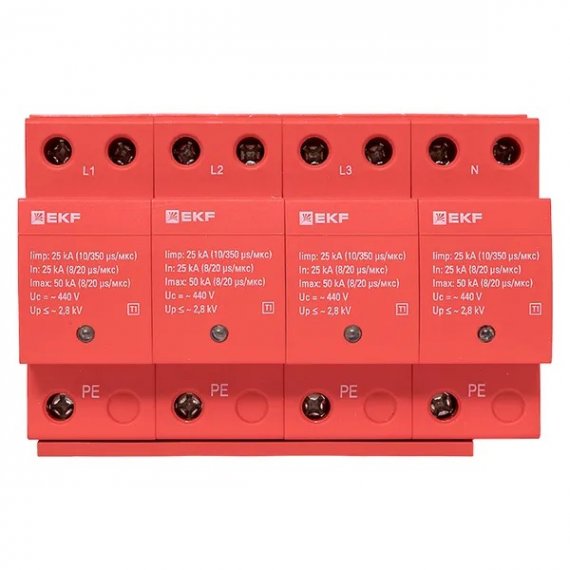

EKF spd-t1-4p Устройство защиты от импульсных перенапряжений Класс 1 Iimp 25kA
Устройство защиты от импульсных перенапряжений Класс 1 Iimp 25kA (10/350?s) 4P EKF
Купить по низким ценам EKF spd-t1-4p
Описание EKF spd-t1-4p
УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).
Комплектация
- 1. Устройство защиты от импульсных перенапряжений. 2. Паспорт.
Техническая спецификация
| Статус | Регулярная |
| Конструктивный размер (габарит) | 4 модуля |
| С контактом дистанционной сигнализации | Да |
| Номин. сброс импульсного тока (8/20), кА | 25 |

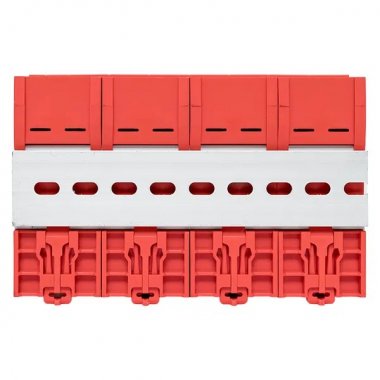

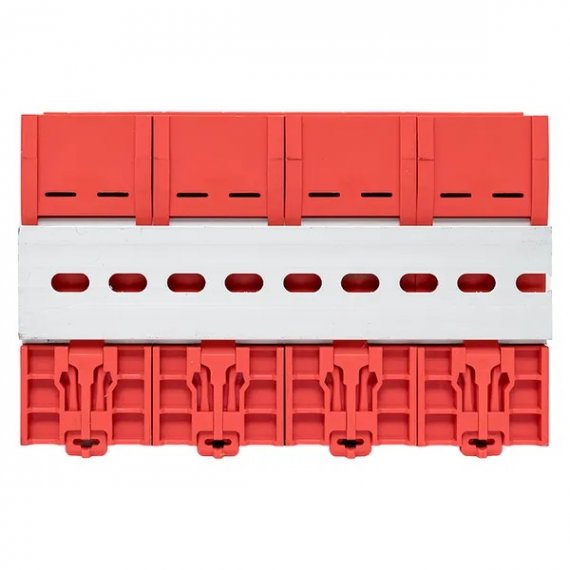

| Способ монтажа | DIN-рейка (с O-профилем) 15 мм |
| Уровень защиты по напряжению, кВ | 2 |
| Серия | EKF |
| Сигнал на устройстве | Оптический |
| Степень защиты (IP) | IP20 |
| Класс УЗИП | 1 |
| Серия продукции | УЗИП Т1 |
| Гарантийный срок хранения, лет | 7 |
| Класс устройства | Класс I |
| Конфигурация системы | Прочее |
| Конфигурация системы DC | Нет |
| Конфигурация системы IT | Нет |
| Конфигурация системы TN | Да |
| Конфигурация системы TN-C | Да |
| Конфигурация системы TN-S | Да |
| Конфигурация системы TT | Да |
| Конфигурация системы TN-C-S | Да |
| Максимальный импульсный ток разряда (8/20), кА | 50 |
| Количество проводников (без заземления) | 4 |
| Поперечн. сечение жесткого проводника (одно-/многопроволочного), мм² | 6...35 |
| Тип (исполнение) полюсов | 4 |
| Макс. длительное напряжение перемен. тока АС, В | 275 |
| Категория тип 2 | Нет |
| Уровень защиты по напряжению L-PE/N-PE, кВ | 2 |
| Встроенный резервный предохранитель | Нет |
| Макс. сечение жесткого проводника (одно-/многожильного), мм² | 25 |
| Макс. сечение гибкого проводника (тонкопроволочного), мм² | 25 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 18 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216496061 | 4690216496061 | 14690216496068 |
| Вес брутто, кг | 1.0880 | 1.0880 | 20.0020 |
| Объем, м³ | 0.00105100 | 0.00105100 | 0.02237800 |
| Длина, м | 0.0720 | 0.0720 | 0.4650 |
| Ширина, м | 0.1000 | 0.1000 | 0.2120 |
| Высота, м | 0.1460 | 0.1460 | 0.2270 |
Технические характеристики EKF spd-t1-4p
- Ширина упаковки 15 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 0.3 кг
- Единица измерения шт.
- Кратность поставки 1
- Кол-во полюсов 4P
- Напряжение 230В
- Номинальный ток 25kA
- Серия Узип
- Тип Устройство защиты
- Ширина упаковки 15 см
- Высота упаковки 10 см
- Глубина упаковки 10 см
- Объемный вес 0.3 кг
- Единица измерения шт.
- Кратность поставки 1
- Кол-во полюсов 4P
- Напряжение 230В
- Номинальный ток 25kA
- Серия Узип
- Тип Устройство защиты
