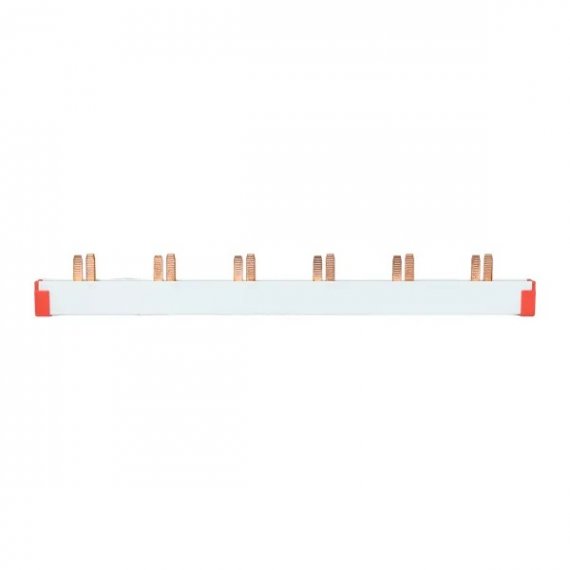

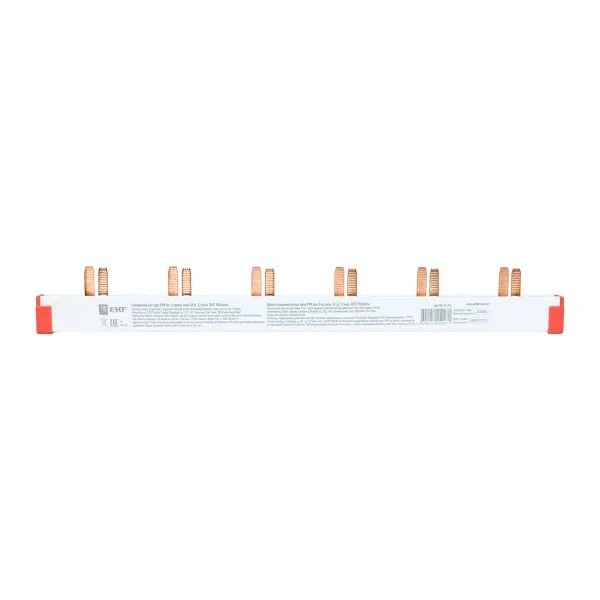

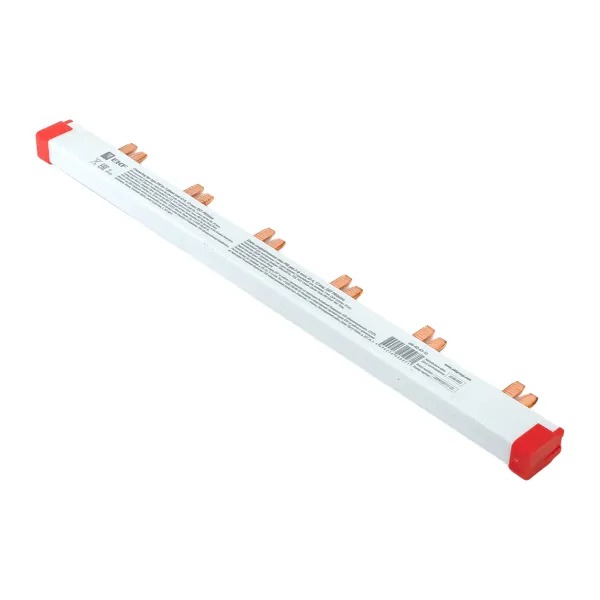

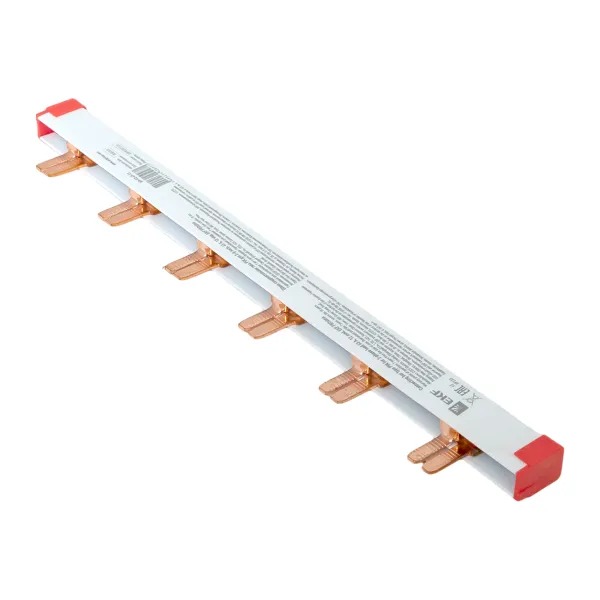

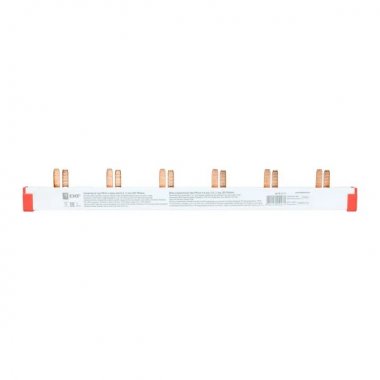

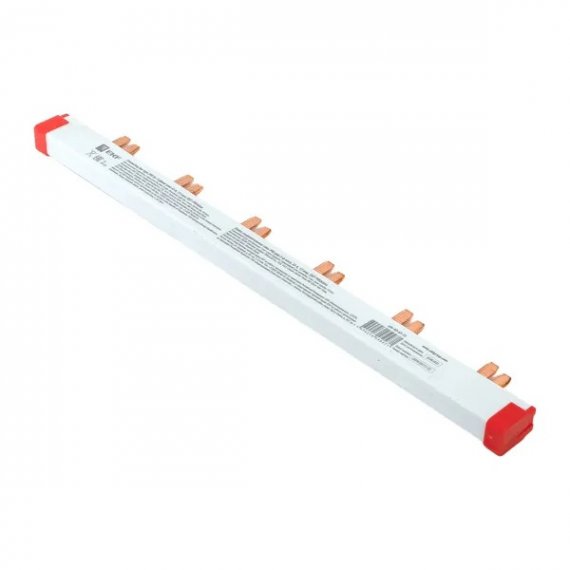

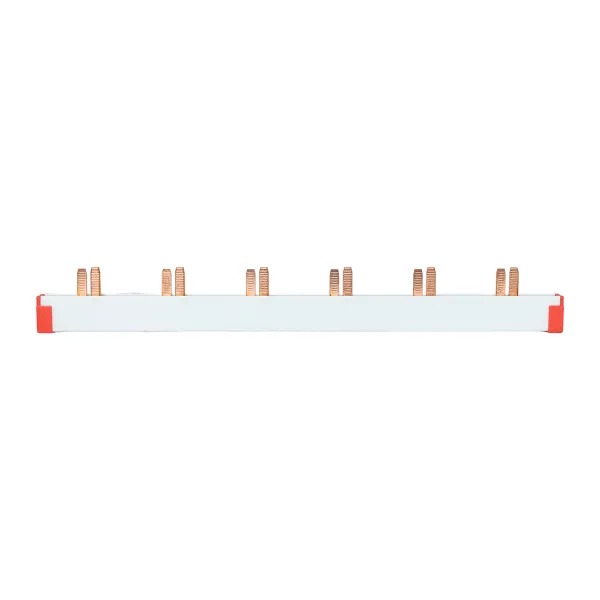

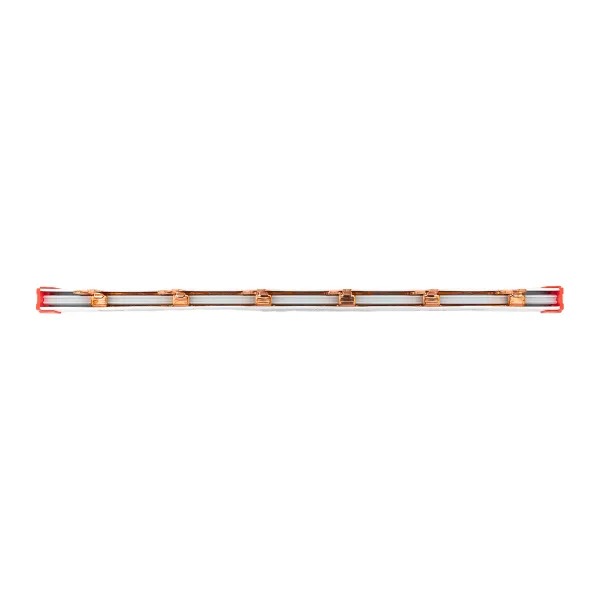

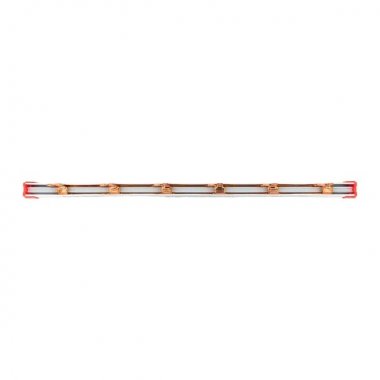

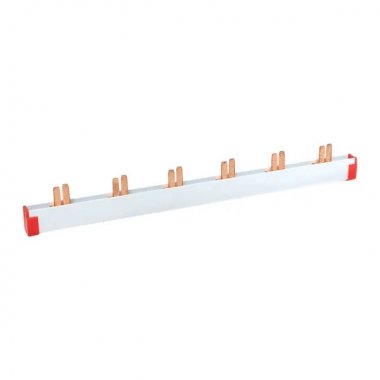

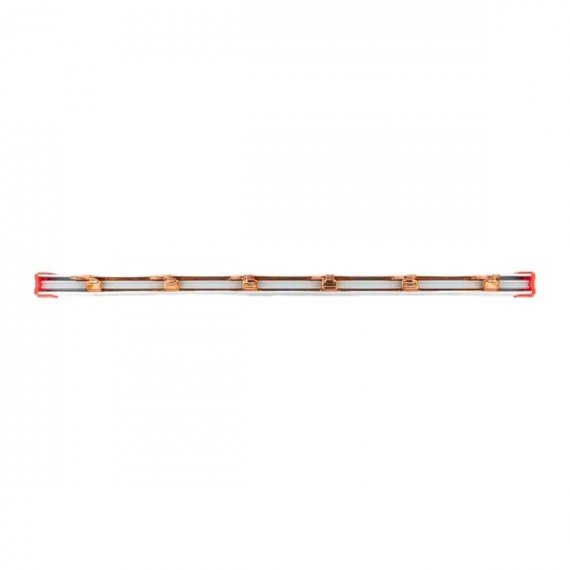

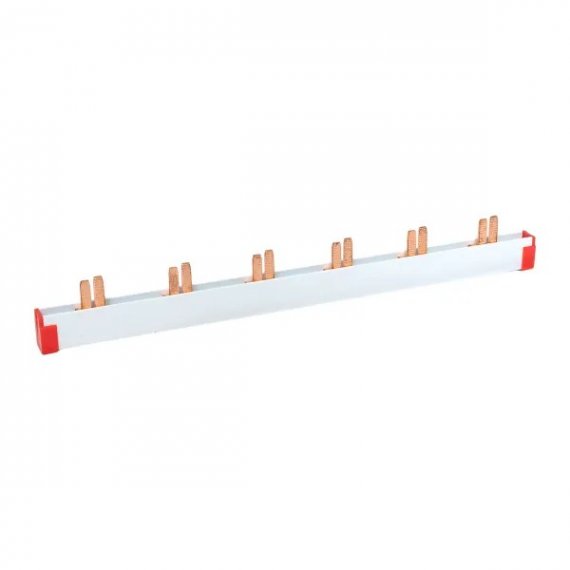

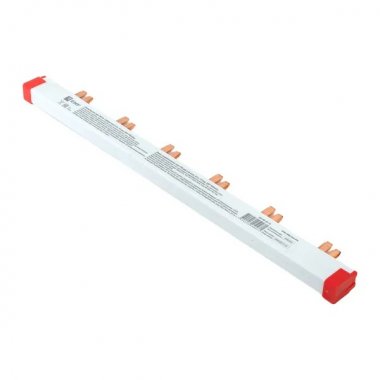

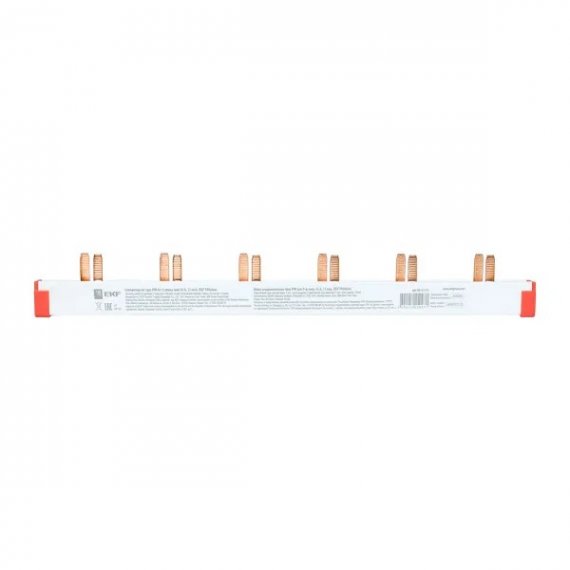

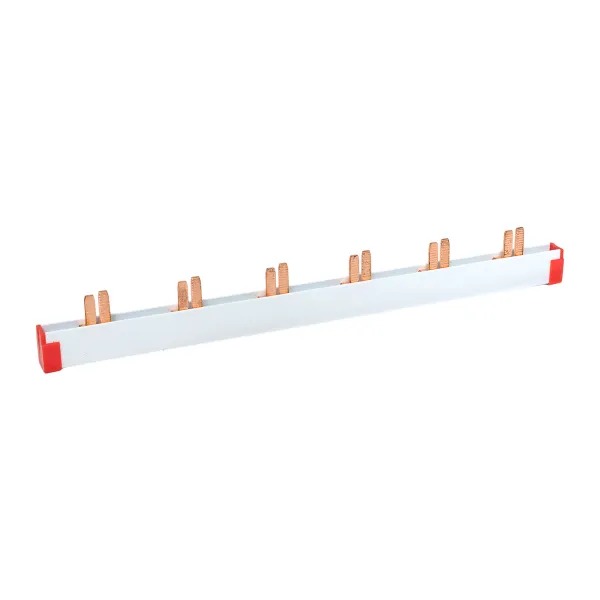

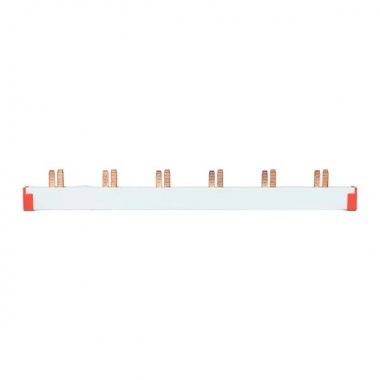

EKF pin-02-63-12 Шина соединительная типа PIN для 2-п нагр. 63А 12 мод.
EKF pin-02-63-12
Шина соединительная типа PIN для 2-п нагр. 63А 12 мод. EKF PROxima
Купить по низким ценам EKF pin-02-63-12
Описание EKF pin-02-63-12
Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Применение
- • Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю;
- • Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47‑100, ВА 47‑125);
- • Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру
- • Шины соединительные для диф. автоматов удобны в применении благодаря специальному расположению отводов шины.
Комплектация
- 1. Шина соединительная PIN/FORK. 2. 2 боковые заглушки IP20 (использование заглушек обязательно после обрезки).
Техническая спецификация
| Статус | Регулярная |
| Количество фаз | 2 |
| Поперечное сечение, мм² | 16 |
| Номин. продолжительный ток Iu, А | 63 |
| Количество полюсов | 12 |
| Длина, мм | 220 |
| Тип подключения | Штырь (Pin) |
| Номин. кратковременно выдерживаемый ток Icw, кА | 12 000 |
| Подходит для устройств с N-проводником | Нет |
| Подходит для количества подключаемых устройств | 27 |
| Макс. допустимое раб. напряжение Ue, В | 230 |
| Размер шага, мм | 17,8 |
| Серия | PROxima |
| Изолированн. | Да |
| Условный номин. ток короткого замыкания Iq, кА | 12 000 |
| Номин. импульсное напряжение, кВ | 4 000 |
| Подходит для аппаратов с вспомогат. выключателем (доп. контактом) | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 300 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216450971 | 4690216450988 | 14690216450978 |
| Вес брутто, кг | 0.0640 | 0.6570 | 19.9300 |
| Объем, м³ | 0.00008200 | 0.00045900 | 0.01506500 |
| Длина, м | 0.2270 | 0.2320 | 0.3090 |
| Ширина, м | 0.0400 | 0.0600 | 0.2450 |
| Высота, м | 0.0090 | 0.0330 | 0.1990 |
Технические характеристики EKF pin-02-63-12
