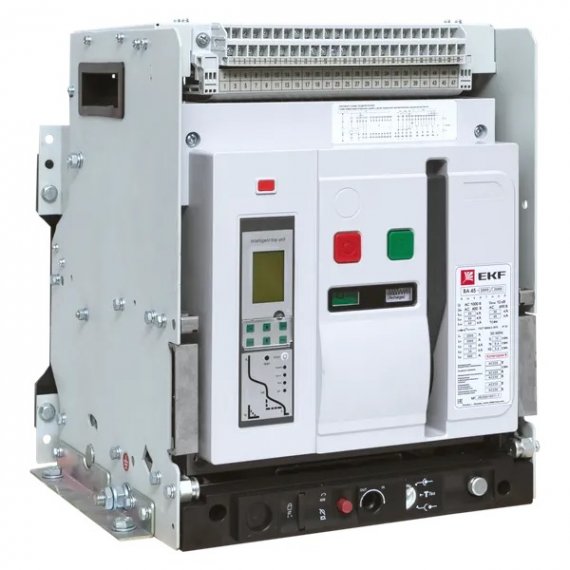

EKF mccb45-3200-2000v-v2 Выключатель автоматический ВА-45 3200/2000А 3P 100кА
EKF mccb45-3200-2000v-v2
Выключатель автоматический ВА-45 3200/2000А 3P 100кА выкатной v2 EKF
Купить по низким ценам EKF mccb45-3200-2000v-v2
Описание EKF mccb45-3200-2000v-v2
Выключатели автоматические серии ВА-45 до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Применение
- В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- Применяется:
- • для защиты цепей электродвигателей;
- • защиты отходящих линий, в том числе в ГРЩ, ЩС;
- • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях).
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения.
Техническая спецификация
| Статус | Заказная |
| Серия продукции | ВА-45 V2 |
| Номин. продолжительный ток Iu, А | 2 000 |
| Номин. напряжение, В | 400...690 |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 100 |
| Количество полюсов | 3 |
| Конструкция прибора | Выдвижное/выкатное устройство |
| Поддержка коммуникации | Да |
| Диапазон установки расцепителя перегрузки, А | 800...2000 |
| Серия | PROxima |
| Тип главных выводов | Горизонтальные |
| Защитные функции | L.S.I.N.G. |
| Дополнительные принадлежности в комплекте | Моторный привод, независимый расцепитель, соленоид включения (220В AC) |
| Количество и тип контактов положения выключателя | 2 НО, 4 перекидных |
| Количество и тип аварийных контактов | 1 НЗ |
| Диапазон регулировки тока замыкания на землю | ВЫКЛ, 0.2 - 1 x In (мин. 100А) |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Степень защиты (IP) | IP30 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Кнопка нажимная |
| Встроенная защита от замыканий на землю | Да |
| С расцепителем минимального напряжения | Да |
| Подходит для монтажа на DIN-рейку (O-типа) | Нет |
| Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 800...30000 |
| Количество вспомогат. переключающих контактов | 4 |
| Вид подключения главной электрич. цепи | Подключение сзади |
| Моторный привод встроенный | Да |
| Моторный привод опционально | Да |
| Монтаж на DIN-рейку (O-типа) опционально | Нет |
| Тип изделия/компонента | Выключатель автоматический воздушный |
| Поддержка MODBUS | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216493350 | 4690216493350 | 4690216493350 |
| Вес брутто, кг | 104.0000 | 104.0000 | 104.0000 |
| Объем, м³ | 0.17619900 | 0.17619900 | 0.17619900 |
| Длина, м | 0.6100 | 0.6100 | 0.6100 |
| Ширина, м | 0.5300 | 0.5300 | 0.5300 |
| Высота, м | 0.5450 | 0.5450 | 0.5450 |
Технические характеристики EKF mccb45-3200-2000v-v2
- Ширина упаковки 61 см
- Высота упаковки 53 см
- Глубина упаковки 55 см
- Объемный вес 35.56 кг
- Единица измерения шт.
- Кратность поставки 1
- Кол-во полюсов трехполюсный
- Кол-во полюсов 3P
- Модель V2
- Модель ВА-45
- Номинальный ток 3200/2000А
- Отключающая способность 100
- Отключающая способность 100кА
- Серия ВА-45
- Тип Автоматический выключатель
- Тип Выключатель
- Тип выключателя Автоматический
- Тип изделия Выкатной
- Тип изделия Автоматический
- Ширина упаковки 61 см
- Высота упаковки 53 см
- Глубина упаковки 55 см
- Объемный вес 35.56 кг
- Единица измерения шт.
- Кратность поставки 1
- Кол-во полюсов трехполюсный
- Кол-во полюсов 3P
- Модель V2
- Модель ВА-45
- Номинальный ток 3200/2000А
- Отключающая способность 100
- Отключающая способность 100кА
- Серия ВА-45
- Тип Автоматический выключатель
- Тип Выключатель
- Тип выключателя Автоматический
- Тип изделия Выкатной
- Тип изделия Автоматический
