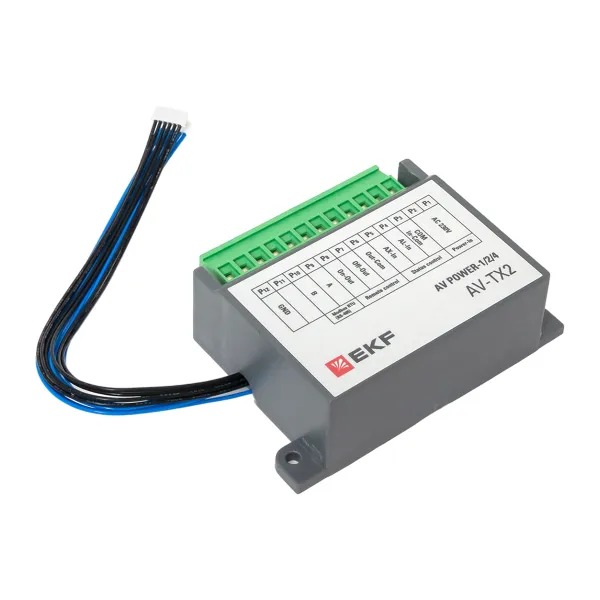

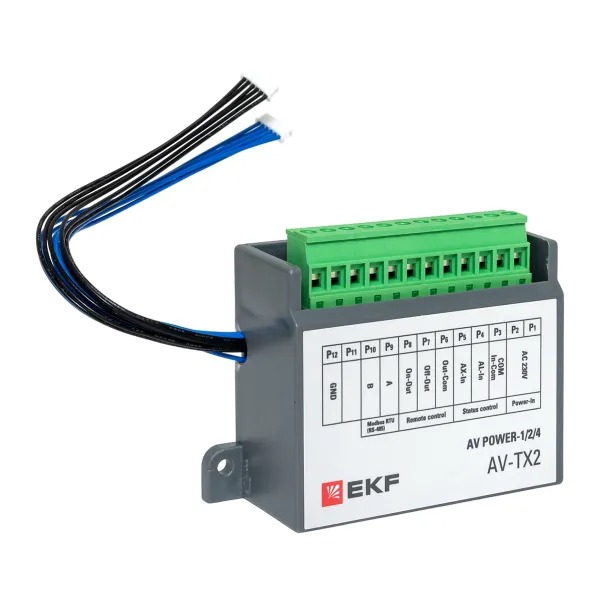

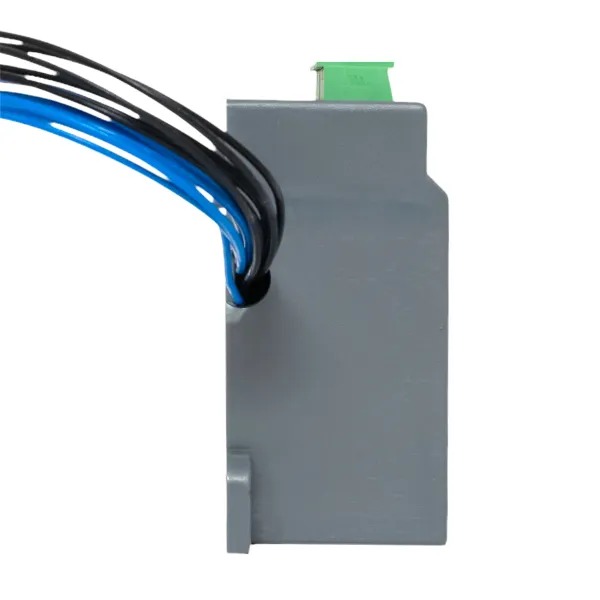

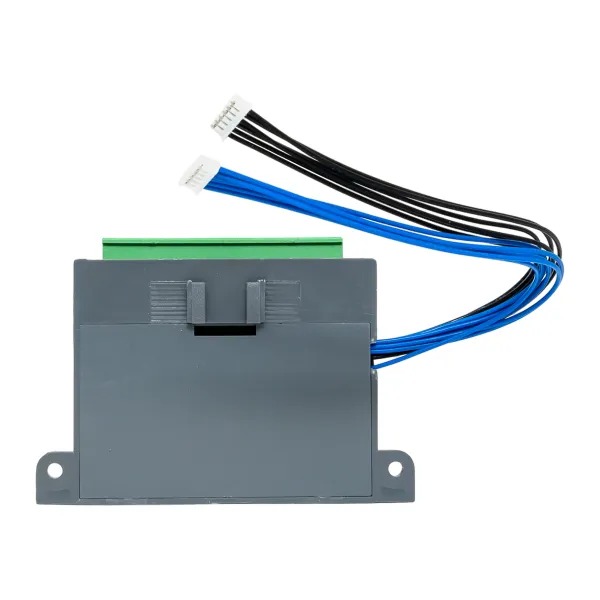

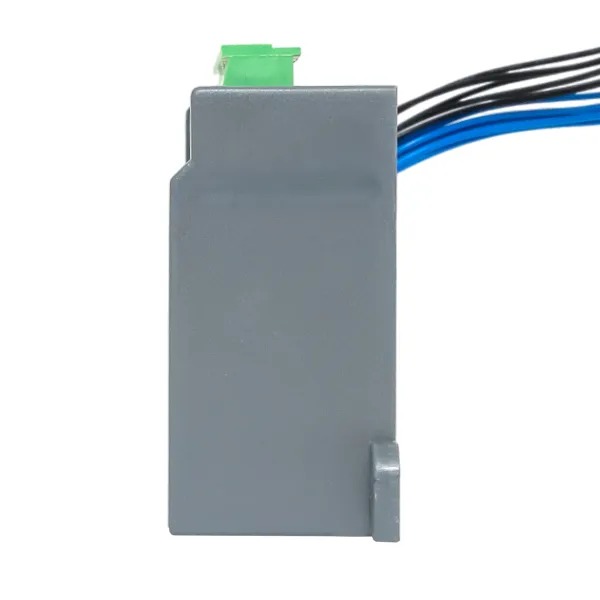

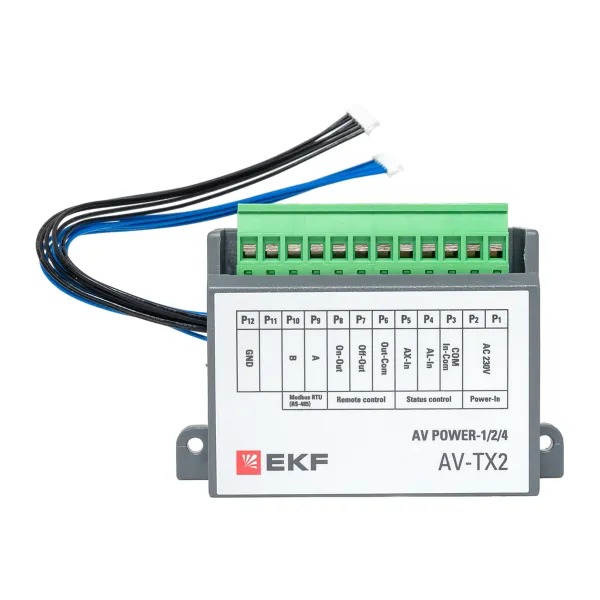

EKF mccb-124-modbus-av Коммуникационный блок ModBus RTU для ETU x.2 AV POWER-1/2/4

Для всех габаритов:

• Аварийный контакт
• Дополнительный и аварийный контакты
• Расцепитель минимального напряжения
• Независимый расцепитель
• Расширители выводов
• Ручной поворотный привод
• Электропривод
• Панель втычная
• Панель выкатная (AV POWER-3; AV POWER-4)
• ModBus RTU:
  • Конвертер протоколов AV-RS1
  • Модуль индикации и программирования AV-CM1
  • Коммуникационный блок ModBus RTU для ETU x.2

Для первого габарита, AV Power-1/3 80кА TR, необходимо использовать аксессуары с пометкой «для ETU»

Способы установки дополнительных устройств зависят от их типов:

• дополнительные и аварийные контакты, а также расцепители устанавливаются в специальные гнезда под фальшпанелью, которая крепится на винтах на корпусе выключателя;
• электро- и ручной приводы крепятся на корпусе выключателя;
• коммуникационные модули и модуль индикации и программирования устанавливаются отдельно от выключателя и соединяются с ним посредством проводов, входящих в комплект.

Применение

• Модуль индикации AV-CМ1 EKF AVERES устанавливается на дверь шкафа и используется для
• - индикации рабочих параметров;
• - для дистанционного отключения выключателя;
• - ручного программирования настроек выключателя;
• - обеспечения дополнительным источником питания электронного расцепителя EТU. Конвертер AV-RS1 EKF AVERES
• Преобразовывает формат USB в RS-485 / RS-422 и имеет питание от USB-порта.
• Основные функции:
• • Преобразование RS-485 / RS-422 в USB2.0
• • Защита цепи порта от статического электричества и молний
• • Внутренний интеллектуальный модуль идентифицирует и без задержки передает поток сигналов RS-485 / RS-422
• • Высокая скорость передачи данных до 300 ~ 115,2 Kbps
• Параметры
• Скорость передачи данных: 300 ~ 115200 бит.
• Дальность связи: 1,5 км.
• Защита: изоляция 15 кВ.
• Относительная влажность: 0 ~ 95% (без конденсации).
• Рабочая температура: -40°С ~ 85°С.
• Поддержка программного обеспечения: Win98 / 2000 / XP Apple, OS8 / OS9.
•
• Аварийный контакт AL Показывает отключение автомата по аварии.
•
• Дополнительный контакт AX EKF AVERES Показывает состояние главных контактов.
•
• Аварийный контакт + дополнительный контакт (AL+AX) EKF AVERES Показывает отключение автомата по аварии + состояние главных контактов.
•
• Независимый расцепитель SHT EKF AVERES Предназначен для дистанционного отключения автоматического выключателя. Представляет собой электромагнит, который, воздействуя на механизм «сброса», вызывает отключение выключателя при подаче напряжения от внешнего источника. После осуществления его дистанционного отключения включение выключателя производится вручную или дистанционно при помощи электропривода.
•
• Расцепитель минимального напряжения UVT EKF AVERES
• Расцепитель минимального напряжения (РМ) вызывает отключение выключателя при снижении напряжения на его вводе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи менее 85% от номинального. Основным назначением минимального расцепителя является отключение электрооборудования при недопустимом для него снижении напряжения. Минимальный расцепитель можно также использовать в качестве независимого расцепителя, если последовательно в цепь его управления включить кнопочный выключатель с размыкающим контактом. При кратковременном размыкании контакта кнопочного выключателя минимальный
• расцепитель отключит автоматический выключатель.
•
• Моторный привод CD-2 EKF AVERES Предназначен для дистанционного включения и отключения выключателя. Изделие имеет ручной и дистанционный механизм управления. Ручка ручного привода находится в передней части передней крышки.
•
• Ручной поворотный привод CS1, CS2 EKF AVERES Ручной поворотный привод CS1 – с центральным приводным механизмом. Ручной поворотный привод CS2 – с приводным механизмом эксцентриком. Ручной поворотный привод предназначен для ручного включения и отключения выключателя через дверь шкафа.
•
• Выводы для заднего подключения F EKF AVERES
• Служат для исполнения необходимого варианта присоединения проводников к выключателю. Заднее подключение, тип F. Автоматический выключатель установлен на монтажной панели и может быть подключен через монтажную панель расширителями выводов для заднего подключения. Шины могут быть присоединены с разных направлений, таких как горизонтальное или вертикальное.
•
• Контактные пластины K2 EKF AVERES Служат для исполнения необходимого варианта присоединения проводников к выключателю. Переднее прямое подключение
•
• Расширители выводов K3 EKF AVERES Служат для исполнения необходимого варианта присоединения проводников к выключателю. Переднее расширенное подключение
