EKF ukrm-0,4-10-5-pro Установка компенсации реактивной мощности УКРМ(а)-0,4-10-5 УХЛ3 IP 31

Установка компенсации реактивной мощности - "ukrm-0,4-10-5-pro".
Мощность 10 кВАр.
Количество ступеней - 2 шт. по 5 кВАр .

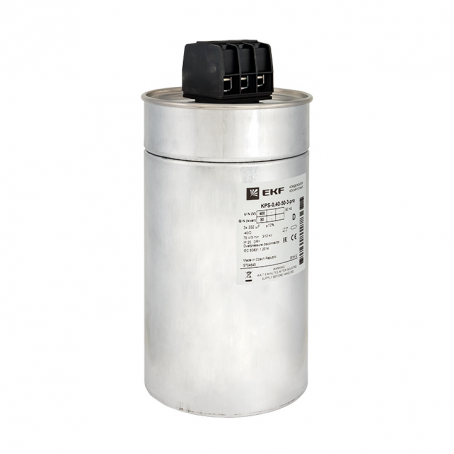

Конденсаторы - 2 шт. по 5 кВАр, 33 мкФ.

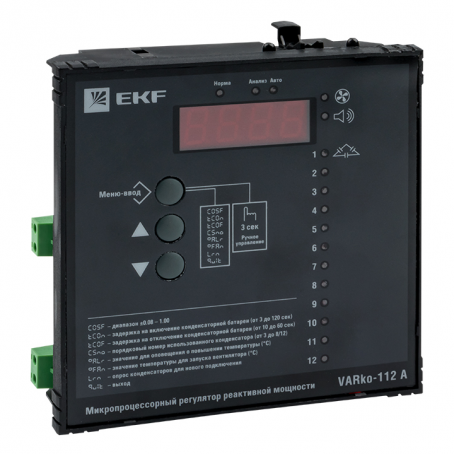

Контроллер Varko-106a EKF PROxima

Причины целесообразности выполнения компенсации реактивной мощности на предприятиях.
Загрузка системы электроснабжения определяется полной мощностью, активная составляющая которой является полезно потребленной и обратно к источнику питания не возвращается. Реактивная составляющая необходима для создания магнитных и электрических полей в элементах электрической сети. Практически она не потребляется, а перетекает от источника питания (генератора) к электроприемнику и обратно.
Передача значительного количества реактивной мощности по линиям и через трансформаторы сети электроснабжения не выгодна по следующим причинам:

1. Возникают дополнительные потери активной мощности во всех элементах системы электроснабжения, обусловленные загрузкой их реактивной мощностью.
2. Возникают дополнительные потери реактивной мощности.
3. Возникают дополнительные потери напряжения.
4. Загрузка реактивной мощностью линий электропередачи и трансформаторов уменьшает пропускную способность сетей электроснабжения, что в ряде случаев не позволяет использовать полную установленную мощность электрооборудования.
5. Загрузка реактивной мощностью трансформаторов снижает их коэффициент полезного действия.
6. Недоиспользование полезной мощности генераторов электростанций и увеличение удельного расхода топлива.
   [1]

[1] А.В. Кабышев КОМПЕНСАЦИЯ РЕАКТИВНОМ МОЩНОСТИ В ЭЛЕКТРОУСТАНОВКАХ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ. Издательство Томского политехнического университета 2012г.
