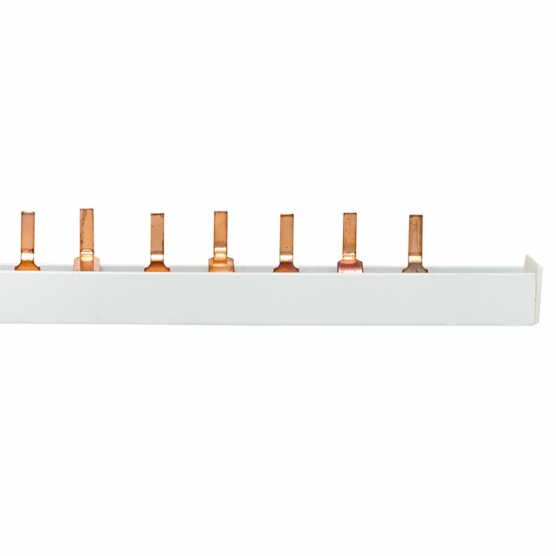

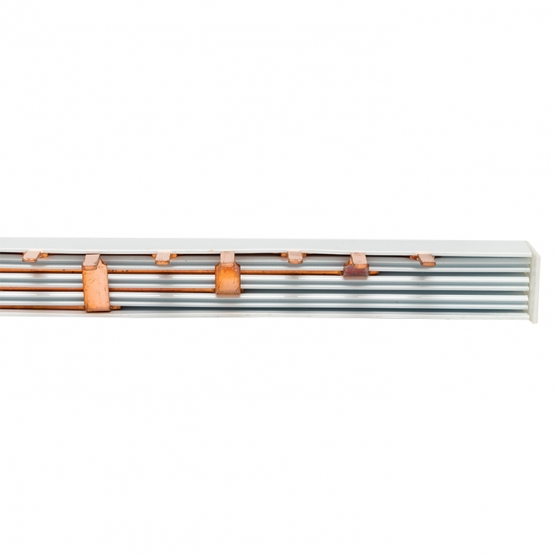

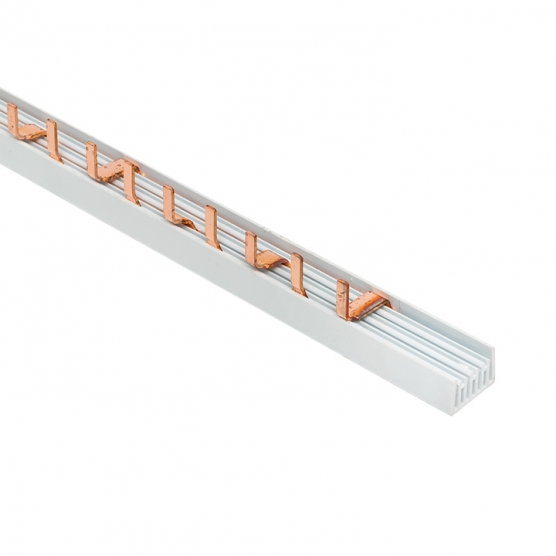

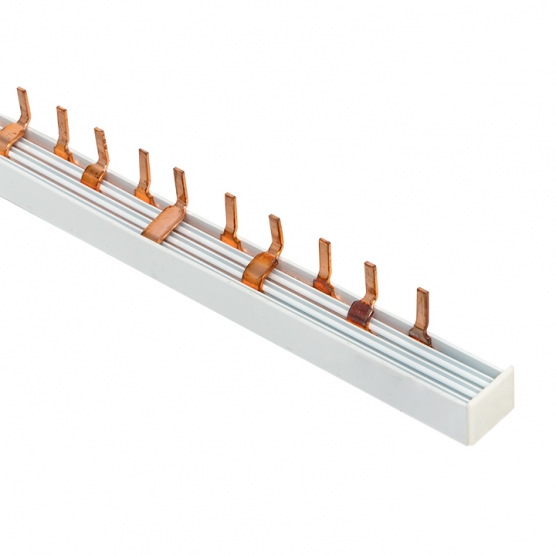

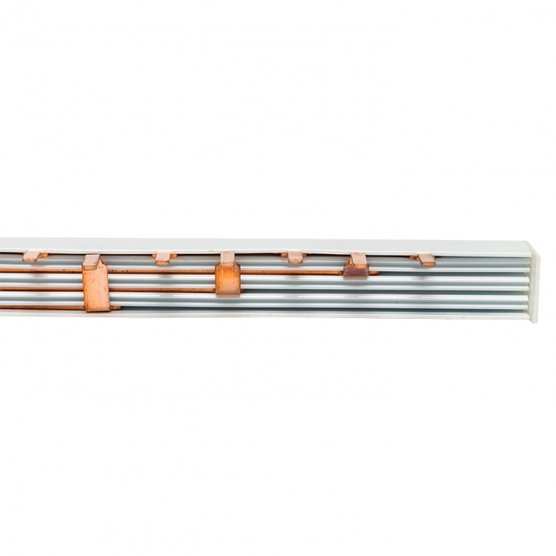

EKF pin-03n-63 Шина соед. типа PIN 63A 54 мод. для диф. автоматов
Шина соед. типа PIN 63A 54 мод. для диф. автоматов (L1N L2N L3N) EKF PROxima
Купить по низким ценам EKF pin-03n-63
Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Техническая спецификация
Статус | Регулярная |
Изолированн. | Да |
Количество фаз | 4 |
Поперечное сечение | 16мм² |
Номин. продолжительный ток Iu | 63А |
Количество полюсов | 56 |
Длина | 1 000мм |
Условный номин. ток короткого замыкания Iq | 12 000кА |
Номин. импульсное напряжение | 4 000кВ |
Тип подключения | Штырь (Pin) |
Количество модулей (модульная ширина) | 54 |
Номин. кратковременно выдерживаемый ток Icw | 12 000кА |
Подходит для аппаратов с вспомогат. выключателем (доп. контактом) | Нет |
Подходит для устройств с N-шиной | Да |
Подходит для количества подключаемых устройств | 27 |
Макс. допустимое раб. напряжение Ue | 230В |
Размер шага | 17,8мм |
Серия | PROxima |
Применение
- • Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю;
- • Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47‑100, ВА 47‑125);
- • Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру
- • Шины соединительные для диф. автоматов удобны в применении благодаря специальному расположению отводов шины.
Комплектация
- - Шина соединительная PIN/FORK
- - 2 боковые заглушки IP20 (использование заглушек обязательно после обрезки)
