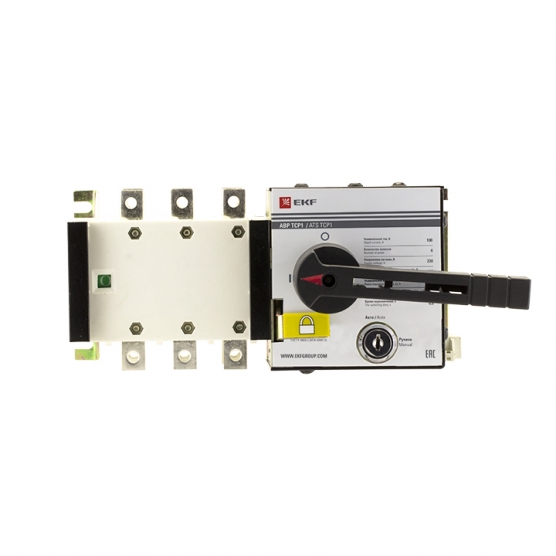

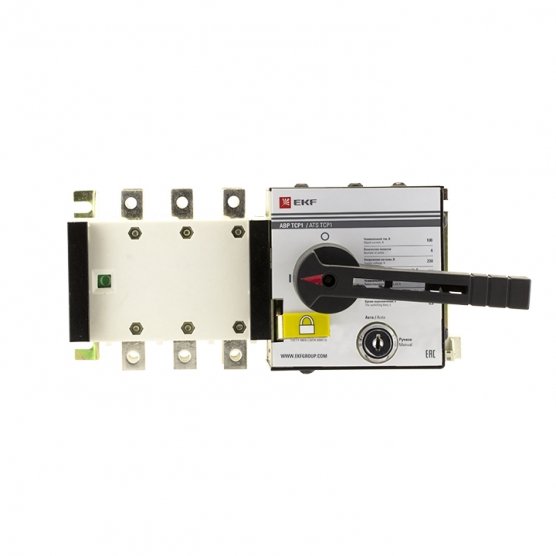

EKF ats-tsr1-100A-4p-pro Устройство АВР ТСР1 100А 4Р 230В
Устройство АВР ТСР1 100А 4Р 230В EKF PROxima
Купить по низким ценам EKF ats-tsr1-100A-4p-proОписание EKF ats-tsr1-100A-4p-pro
Устройство АВР ТСP1 EKF PROxima предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы. Устройство АВР автоматически подключает резервную линию питания в случае пропадания напряжения на основной линии. Конструкция и принцип действия: Устройство АВР ТСP1 EKF PROxima выполнено в виде моноблока и состоит из контактного блока и блока управления. На блоке управления имеется рычаг ручного переключения, замковый механизм перевода в ручной или автоматический режимы управления и запорный механизм, обеспечивающий блокировку переключения устройства АВР. Корпус контактного блока выполнен из термостойкой АВС пластмассы. Механизм переключения обеспечивает перемещение контактных групп мостикового типа, которые замыкают цепи или основной линии, или резервной линии, также предусмотрено положение, когда обе линии отключены. В металлическом корпусе блока управления смонтирован электромотор приводной механизм и реле управления. Реле управления запитано от линии L3 основного ввода. При наличии напряжения на линии L3 основного ввода реле управления подает напряжение на электромотор, который обеспечивает замыкание контактных групп основного ввода и отключается концевым выключателем после замыкания главных контактов. Попытка ручного переключения ввода приведет к включению электромотора управления, который вернет питание от основного ввода. При пропадании напряжения на основном вводе реле управления подаст напряжение от резервного ввода на электромотор управления. Работа устройства АВР от резервного ввода аналогична работе устройства АВР от основного ввода. При появлении напряжения на основном вводе устройство АВР автоматически переключится на основной ввод.
Техническая спецификация
Статус | Заказная |
Номин. ток | 100А |
Ширина | 310 |
Высота | 200 |
Глубина | 180 |
Модульное исполнение | Нет |
Количество полюсов | 4 |
С функцией защиты от утечки в землю | Нет |
Мощность на размыкание (IEC947, Icu, 400 В) | 10кА |
Номинальное напряжение в сети перемен. тока AC 50 Гц | 400В |
С термозащитой | Нет |
Серия | PROxima |
Применение
- Обязательное резервирование нагрузки для потребителей I категории:
- • больницы;
- • крупное металлургическое производство (например, доменная печь, установки
- непрерывной разливки стали);
- • транспортная инфраструктура;
- • объекты Министерства обороны;
- • тепловые станции;
- • противопожарные системы;
- • сельскохозяйственные фермы.
- Желательное применение АВР для потребителей II категории:
- • сборочный конвейер автозавода, других производств;
- • административные здания;
- • в качестве вводных автоматических выключателей в электрощите;
- • для обеспечения объектов гражданского жилого строительства, коммерческих
- строительных объектов.
Комплектация
- Видеоинструкция подключения АВР ТСР1: https://youtu.be/hogIVHY1xZA
- 1. Устройство АВР ТСP1 – 1 шт.
- 2. Комплект крепежа – 1 шт.
- 3. Паспорт – 1 шт.
Технические характеристики EKF ats-tsr1-100A-4p-pro
- Ширина упаковки 17.5 см
- Высота упаковки 20 см
- Глубина упаковки 31 см
- Объемный вес 5 кг
- Единица измерения шт
- Кратность поставки 1
- Тип Устройство АВР
- Серия ТСР1
- Серия PROxima
- Кол-во полюсов 4Р
- Напряжение 230В
- Номинальный ток 100А
- Тип Устройство Авр
- Серия PROxima
- Серия ТСР1
- Кол-во полюсов 4Р
- Напряжение 230В
- Номинальный ток 100А
